Zašto je žica za kompenzaciju termoelementa neophodna za točno mjerenje temperature?

Sustavi termoparova temeljni su za precizno praćenje temperature u raznim industrijskim i laboratorijskim primjenama. Jedna kritična komponenta koja se često zanemaruje jeŽica za kompenzaciju termoelementa. Bez odgovarajuće naknade, očitanja mogu biti netočna, što dovodi do potencijalnog oštećenja opreme, problema s kvalitetom proizvoda i operativne neučinkovitosti. U ovom opsežnom vodiču istražit ćemo što je kompenzacijska žica termoelementa, zašto je potrebna, njezine vrste, metode postavljanja i kako odabrati najbolje rješenje za svoje potrebe.

Sadržaj

1. Što je kompenzacijska žica termoelementa?
2. Zašto vam je potrebna kompenzacijska žica za termoelement?
3. Vrste kompenzacijskih žica za termoelemente
4. Ključne primjene i industrije
5. Kako instalirati i održavati kompenzacijsku žicu
6. Prednosti visokokvalitetne kompenzacijske žice
7. Usporedba uobičajenih vrsta žica termoparova
8. Često postavljana pitanja (FAQ)
9. Zaključak

1. Što je kompenzacijska žica termoelementa?

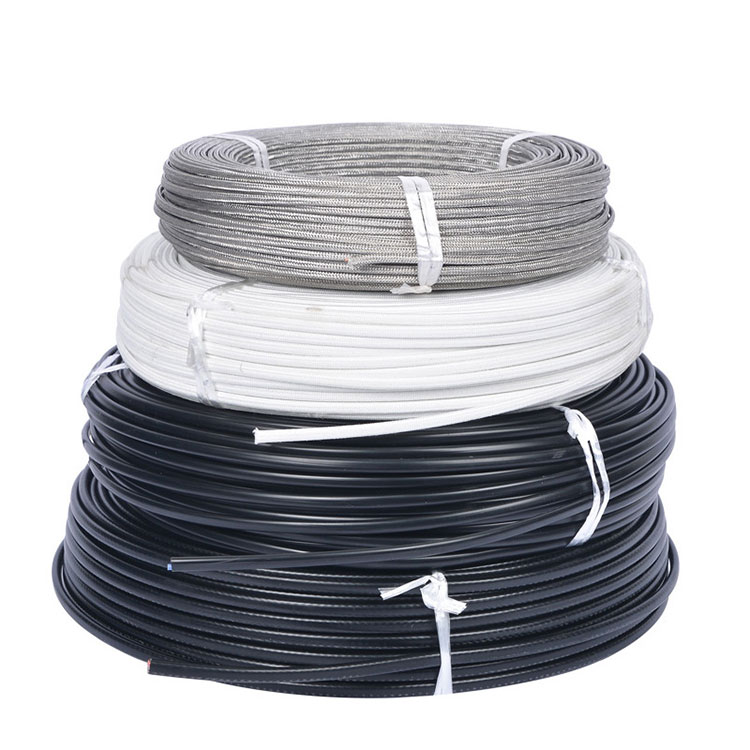

Žica za kompenzaciju termoelementa, također poznata kao produžna žica, posebno je dizajnirana za povezivanje termoparova s ​​mjernim uređajima uz očuvanje točnosti očitanja temperature. Za razliku od standardnih bakrenih žica, kompenzacijska žica odgovara termoelektričnim svojstvima materijala termopara, smanjujući pogreške mjerenja uzrokovane temperaturnim varijacijama duž žice.

Na primjer, termoelement tipa K (Chromel-Alumel) zahtijeva kompenzacijsku žicu tipa K za održavanje točnosti između senzora i instrumentacije. Ovo osigurava da je kompenzacija hladnog spoja (CJC) učinkovita i da su očitanja napona ispravno protumačena.

2. Zašto vam je potrebna žica za kompenzaciju termoelementa?

• Točnost:Signali termopara su u milivoltima i vrlo su osjetljivi na promjene u sastavu žice i temperaturi. Kompenzacijska žica održava odgovarajuću korelaciju napona.
• Raspon temperature:Omogućuje senzoru da se proširi na veće udaljenosti bez unošenja pogrešaka.
• Izdržljivost:Ispravna kompenzacijska žica otporna je na čimbenike okoliša poput vlage, vibracija i kemikalija.
• Isplativost:Korištenje ispravne kompenzacijske žice smanjuje učestalost ponovne kalibracije i minimizira vrijeme prekida rada.

3. Vrste kompenzacijskih žica termoelemenata

Odabir odgovarajuće vrste kompenzacijske žice je ključan. Ovo su najčešće vrste:

4. Ključne primjene i industrije

Žica za kompenzaciju termoelementa naširoko se koristi u raznim sektorima gdje je točnost temperature kritična:

• Industrijske peći i postupci toplinske obrade
• Prerada i pakiranje hrane
• HVAC i rashladni sustavi
• Kemijska i farmaceutska proizvodnja
• Automobilska i zrakoplovna ispitivanja
• Laboratorijske i istraživačke primjene

Ningbo Paidu Industrial Co., Ltd. nudi visokokvalitetne kompenzacijske žice dizajnirane za ove industrije, osiguravajući dosljedne performanse čak i u zahtjevnim uvjetima.

5. Kako instalirati i održavati kompenzacijsku žicu

Pravilna ugradnja i održavanje ključni su za dugoročnu pouzdanost:

1. Točno izmjerite udaljenost:Odredite točnu duljinu potrebnu za spajanje vašeg termoelementa na instrument, izbjegavajući višak žice.
2. Odgovara vrsti:Uvijek odaberite kompenzacijsku žicu koja odgovara tipu termoelementa (npr. K, J, T).
3. Smanjite električni šum:Usmjerite žice dalje od motora, transformatora ili visokostrujnih kabela kako biste spriječili smetnje.
4. Osigurajte i zaštitite:Koristite nosače kabela ili cijevi i izbjegavajte oštre zavoje koji mogu oštetiti žicu.
5. Redoviti pregled:Povremeno provjerite ima li znakova korozije, istrošenosti izolacije ili mehaničkih oštećenja.

6. Prednosti visokokvalitetne kompenzacijske žice

Ulaganje u vrhunsku kompenzacijsku žicu termoelementa nudi višestruke prednosti:

• Precizno mjerenje temperature na velikim udaljenostima
• Smanjene pogreške kalibracije i zastoji
• Poboljšana pouzdanost sustava i vijek trajanja
• Povećana sigurnost u kritičnim industrijskim okruženjima
• Sukladnost s međunarodnim standardima

7. Usporedba uobičajenih tipova žica termoparova

8. Često postavljana pitanja (FAQ)

P1: Mogu li koristiti standardnu ​​bakrenu žicu umjesto kompenzacijske žice?

A1: Ne. Korištenje bakrene ili bilo koje neusklađene žice može uzrokovati značajne pogreške mjerenja zbog razlika u termoelektričnim svojstvima.

P2: Koliko dugo kompenzacijska žica može raditi bez utjecaja na točnost?

A2: Visokokvalitetna kompenzacijska žica može se protezati nekoliko stotina metara, ali ključno je koristiti ispravnu vrstu i pažljivo je usmjeriti kako biste izbjegli smetnje.

P3: Kako mogu identificirati ispravnu vrstu kompenzacijske žice?

A3: Provjerite korišteni tip termoelementa (K, J, T, E, itd.) i spojite ga s odgovarajućom kompenzacijskom žicom od pouzdanog dobavljača kao što je Ningbo Paidu Industrial Co., Ltd.

P4: Postoje li posebna razmatranja za oštra okruženja?

A4: Da, žice će možda trebati dodatnu izolaciju, kemijsku otpornost ili pleteni oklop kako bi izdržale industrijske uvjete.

P5: Koliko često treba mijenjati kompenzacijske žice?

A5: Ovisi o okolišu, ali preporučuje se redovita provjera istrošenosti, korozije ili oštećenja izolacije. Odmah zamijenite ako se otkriju bilo kakve greške.

9. Zaključak

Žica za kompenzaciju termoelementa nezamjenjiva je komponenta za precizno mjerenje temperature u različitim industrijama. Odabir pravog tipa, osiguravanje pravilne instalacije i učinkovito održavanje žica ključni su koraci za radnu učinkovitost, sigurnost i pouzdanost. S visokokvalitetnim proizvodima izNingbo Paidu Industrial Co., Ltd., tvrtke mogu postići precizna mjerenja, smanjiti vrijeme zastoja i poboljšati ukupnu izvedbu. Za više informacija o našim rješenjima za kompenzacijske žice i prilagođenim uslugama,kontaktirajte nas danasi razgovarajte s našim stručnjacima.
